Vidinio tarpo arba išankstinės apkrovos pasirinkimas
Darbinis tarpas arba išankstinė apkrova guolyje, be kita ko, turi įtakos trinčiai, apkrovos zonos dydžiui ir guolio eksploatavimo trukmei. 1 diagramoje parodytas ryšys tarp šių parametrų. Diagrama yra apibendrinta ir pagrįsta riedėjimo guoliais esant radialinei apkrovai.
Bendrojo naudojimo atveju veikimo tarpas turi būti rekomenduojamoje zonoje, parodytoje 1 diagramoje.
Pradinio vidinio tarpo pasirinkimas ir išankstinės apkrovos pasirinkimas aprašo įtakos veiksnius, į kuriuos reikia atsižvelgti, ir pateikia metodus, pagal kuriuos galite apskaičiuoti pradinį vidinį tarpą, reikalingą jūsų programai reikalingam tarpo / išankstinės apkrovos laipsniui pasiekti.

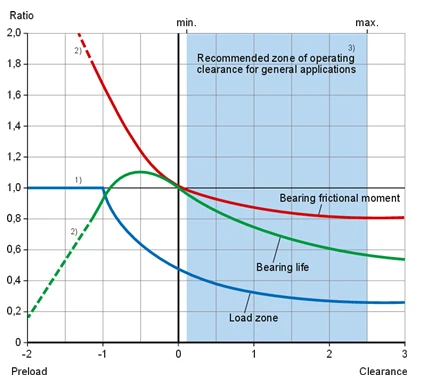

diagrama 1 - Eksploatacinis atstumas arba išankstinis įkėlimas, palyginti su pagrindiniais veikimo kriterijais
Vidinė guolio prošvaisa (1 pav.) apibrėžiama kaip bendras atstumas, per kurį vienas guolio žiedas gali būti judinamas kito atžvilgiu radialine kryptimi (radialinė vidinė prošvaisa) arba ašine kryptimi (ašinė vidinė prošvaisa).
Pradinis vidinis tarpas yra vidinis tarpas guolyje prieš montavimą.
Sumontuotas tarpas yra vidinis tarpas guolyje po montavimo, bet prieš eksploataciją.
Darbinis tarpas yra vidinis guolio tarpas, kai jis veikia ir pasiekia stabilią temperatūrą.
Daugumoje programų pradinis vidinis guolio tarpas yra didesnis nei jo darbinis tarpas. Taip yra dėl šių pasekmių:
trukdžiai tinka velenui ir (arba) korpusui
guolių žiedų ir susijusių komponentų šiluminis plėtimasis
Guoliai turi turėti atitinkamą darbo tarpą, kad jie veiktų patenkinamai (svarbu pasirinkti tinkamą tarpą / išankstinę apkrovą).
Daugeliu atvejų guoliams reikalingas tam tikras tarpas (pradinio vidinio tarpo pasirinkimas). Tačiau kai kuriais atvejais jiems gali prireikti išankstinio įkėlimo, ty neigiamo klirenso (išankstinio įkėlimo pasirinkimas).
Kaip bendra taisyklė:
Rutulinių guolių veikimo tarpas turi būti beveik lygus nuliui.
Cilindriniams, adatiniams, sferiniams ir CARB toroidiniams ritininiams guoliams paprastai reikalingas bent mažas darbinis tarpas.
Kūginiai ritininiai ir kampiniai kontaktiniai rutuliniai guoliai turi turėti nedidelį darbinį tarpą, išskyrus atvejus, kai reikalingas didelis standumas arba padėties valdymas, tokiu atveju juos galima montuoti su tam tikra išankstine apkrova.
